Содержание работы:
- 3D модели деталей входящих в изделие;
- 3D сборка изделия;
- Спецификация на изделие;
- Чертежи деталей и сборочных единиц «00-000.06.20.20.01 Роликоподшипник», «00-000.06.20.20.01.01 Кольцо внутреннее», «00-000.06.20.20.07 Штифт», «00-000.06.20.20.10 Ось», «00-000.06.20.20.12 Пробка» в ассоциативной связи с 3D моделью.
Файлы в архиве в формате: Компас 3D 13:
Разработанные 3D модели деталей и сборка:
- 00-000.06.20.20.00 Каток опорный.a3d
- 00-000.06.20.20.01 Роликоподшипник.a3d
- 00-000.06.20.20.01.01 Кольцо внутреннее.m3d
- 00-000.06.20.20.02 Крышка.m3d
- 00-000.06.20.20.03 Кольцо.m3d
- 00-000.06.20.20.04 Втулка.m3d
- 00-000.06.20.20.05 Кольцо.m3d
- 00-000.06.20.20.06 Шайба стопорная.m3d
- 00-000.06.20.20.07 Штифт.m3d
- 00-000.06.20.20.08 Прокладка ГОСТ 380-94.m3d
- 00-000.06.20.20.09 Обойма.m3d
- 00-000.06.20.20.10 Ось.m3d
- 00-000.06.20.20.11 Шайба.m3d
- 00-000.06.20.20.12 Пробка.m3d
- 00-000.06.20.20.13 Пружина.m3d
- 00-000.06.20.20.14 Кольцо пружинное.m3d
- 00-000.06.20.20.15 Шайба.m3d
- 00-000.06.20.20.16 Фланец.m3d
- 00-000.06.20.20.17 Манжета.m3d
- 00-000.06.20.20.18 Ролик.m3d
- Болт M12-8gx30.36 ГОСТ 7805-70.m3d
- Кольцо 075-80-30-2-4 ГОСТ 9833-73.m3d
- Кольцо 102-110-46-2-4 ГОСТ 9833-73.m3d
Ассоциативные 2D чертежи:
- 00-000.06.20.20.01 Роликоподшипник.cdw
- 00-000.06.20.20.01.01 Кольцо внутреннее.cdw
- 00-000.06.20.20.07 Штифт.cdw
- 00-000.06.20.20.10 Ось.cdw
- 00-000.06.20.20.12 Пробка.cdw
Спецификация:
- 00-000.06.20.20.00 Каток опорный.spw

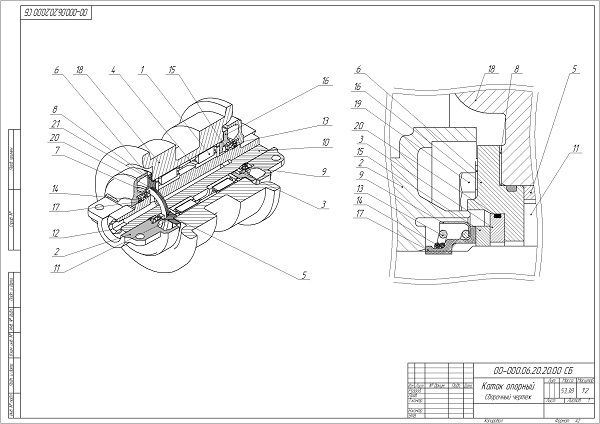

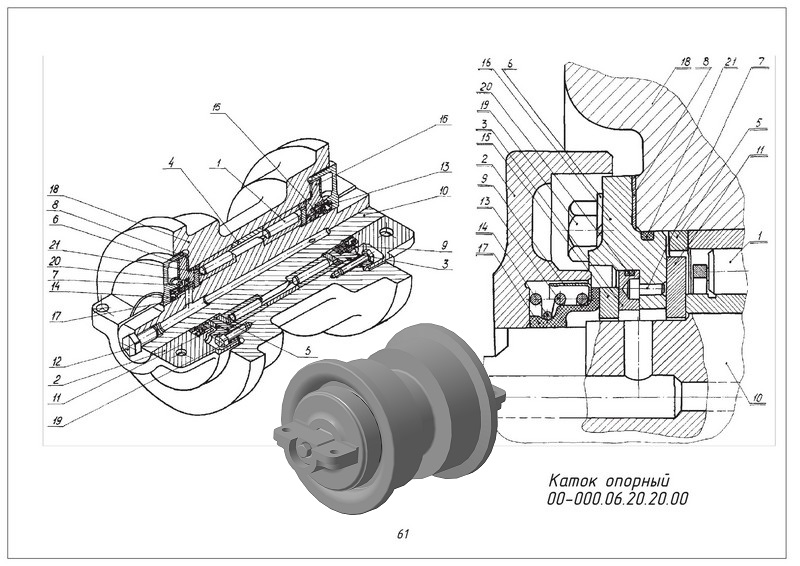

00-000.06.20.20.00 Каток опорный (Компас 3D 13)
-
500.00 р.
Рекомендуемые товары
Теги: 00-000.06.20.20.00, Каток опорный, Компас 3D, Дукмасова, 3D сборка, Твердотельная модель
