Содержание работы:

3D модели деталей входящих в изделие;
3D сборка изделия;
Сборочный чертеж в проекционной связи с 3D сборкой;
Спецификация;
Чертежи деталей «МЧ00.04.00.01 Зажим», «МЧ00.04.00.02 Винт», «МЧ00.04.00.04 Корпус», «МЧ00.04.00.06 Цилиндр», «МЧ00.04.00.07 Крышка», «МЧ00.04.00.08 Крышка» в проекционной связь с 3D моделью.

Файлы в архиве (в формате T-Flex CAD 12):

Разработанные детали:

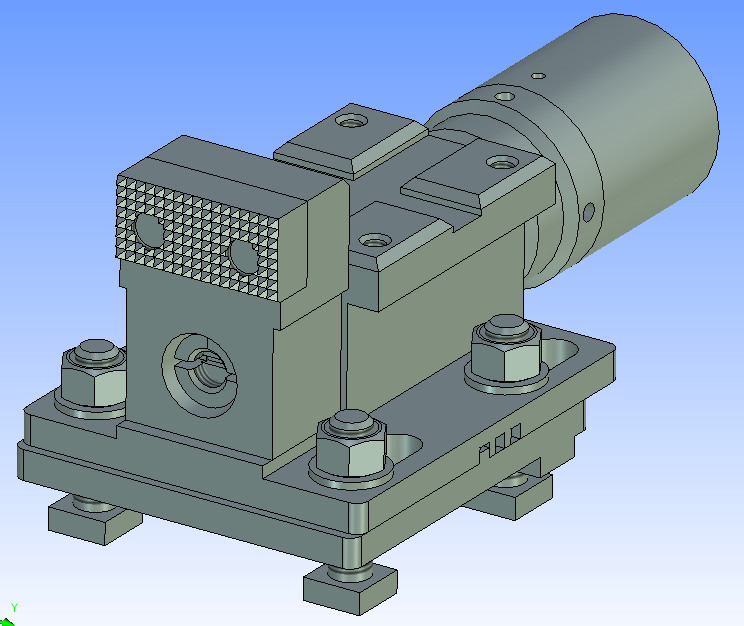

МЧ00.04.00.00 Зажим гидравлический.grb
МЧ00.04.00.01 Зажим.grb
МЧ00.04.00.02 Винт.grb
МЧ00.04.00.03 Плита.grb
МЧ00.04.00.04 Корпус.grb
МЧ00.04.00.05 Гайка.grb
МЧ00.04.00.06 Цилиндр.grb
МЧ00.04.00.07 Крышка.grb
МЧ00.04.00.08 Крышка.grb
МЧ00.04.00.09 Пластина.grb
МЧ00.04.00.10 Втулка.grb
МЧ00.04.00.11 Поршень.grb
МЧ00.04.00.12 Болт М16.grb
МЧ00.04.00.13 Пробка.grb
МЧ00.04.00.14 Пружина.grb

Стандартные изделия и конструктивные элементы взятые из библиотек поставляемые с T-Flex CAD:

Винт ГОСТ 1491-80.grb
Гайка ГОСТ 5915-70.GRB
Кольцо СГ 28-17-3 ГОСТ 6418-81.grb
Уплотнительные кольца ГОСТ 9833-73.grb
Шайба ГОСТ 11371-78.grb
Штифт ГОСТ 3128-70.GRB
Отверстие резьбовое метрическое глухое.grb

Описание изделия:

Гидравлический зажим одностороннего действия предназначен для закрепления обрабатываемой детали.

Зажим устанавливают в поперечный паз стада станка при помощи нижнего выступа плиты поз. 3 и закрепляют четырьмя болтами поз. 12. Зажим устанавливают в одно из трех фиксируемых положений (верхний выступ в плите поз. 3 соответственно входит в одну из трех канавок в корпусе поз. 4) перпендикулярно станочным пазам, что обеспечивает его неподвижность при большом зажимном усилии.

В корпусе поз. 4 расположен зажим воз. 1, соединенный с винтом поз. 2 и поршнем поз. 11 гидроцилиндра. К резьбовому отверстию крышка поз. 7 присоединяют гибкий шланг системы. Под давлением масла поршень перемещается влево, действуя на зажим поз. 1, который закрепляет обрабатываемую деталь. В исходное положение зажим возвращает пружина поз. 14. Уплотнительные кольца поз. 17, 18, 19 обеспечивают герметичность гидроцилиндра.
