Содержание работы:

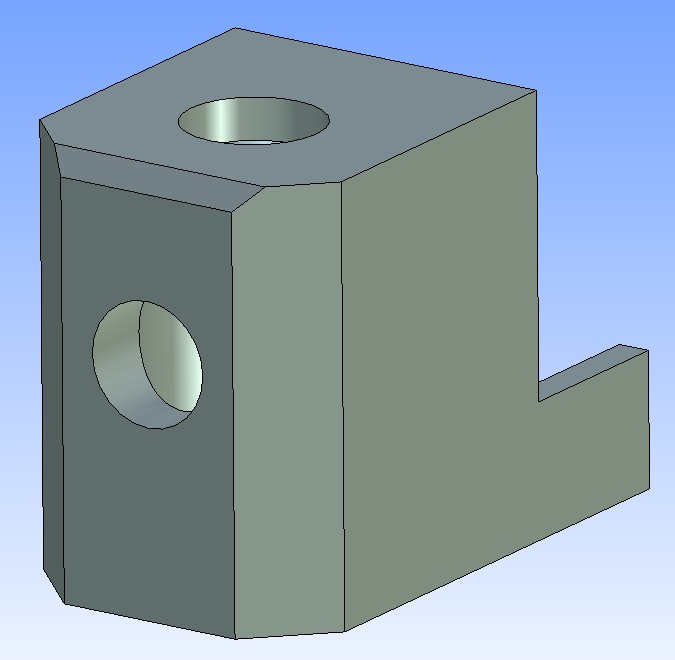

2D чертежи и твердотельная 3D модель детали "МЧ00.10.00.01 Корпус" входящего в изделие "МЧ00.10.00.00 Зажим гидравлический":

• 2D Чертежи в программах Компас 13 и Autocad 2008
• Твердотельная 3D модель с 2D чертежом в проекционной (ассоциативной) связью в T-Flex CAD и Компас 3D 13.

Файлы в архиве:

3D модели с ассоциативными чертежами:

• МЧ00.10.00.01 Корпус.grb (формат программы T-Flex CAD 12)
• Отверстие резьбовое метрическое глухое.grb (конструктивные элементы взятый из библиотеки поставляемой с T-Flex CAD используется для построения 3D модели)
• МЧ00.10.00.01 Корпус.m3d(формат программы Компас 3D 13)
• МЧ00.10.00.01 Корпус.cdw(формат программы Компас 3D 13)

2D чертежи:

• МЧ00.10.00.01 Корпус.cdw (формат программы Компас 3D 13)
• МЧ00.10.00.01 Корпус.dwg (формат программы Autocad 2008)
• МЧ00.10.00.01 Корпус.pdf
