Содержание работы:

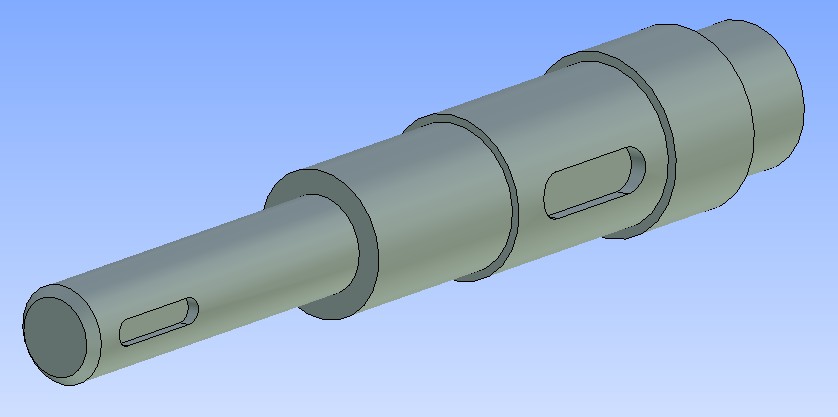

2D чертежи и твердотельная 3D модель детали "МЧ00.11.00.07 Вал" входящего в изделие "МЧ00.11.00.00 Ролик поддерживающий":

• 2D Чертежи в программах Компас 13 и Autocad 2008
• Твердотельная 3D модель с 2D чертежом в проекционной (ассоциативной) связью в T-Flex CAD и Компас 3D 13.

Файлы в архиве:

3D модели с ассоциативными чертежами:

• МЧ00.11.00.07 Вал.grb (формат программы T-Flex CAD 12)
• МЧ00.11.00.07 Вал.m3d(формат программы Компас 3D 13)
• МЧ00.11.00.07 Вал.cdw (формат программы Компас 3D 13)

2D чертежи:

• МЧ00.11.00.07 Вал.cdw (формат программы Компас 3D 13)
• МЧ00.11.00.07 Вал.dwg (формат программы Autocad 2008)
• МЧ00.11.00.07 Вал.pdf

Отличия деталей для разных изданий:

• в сборке 1986 длина вала 308
• в сборке 1996 длина вала 273
