Содержание работы:

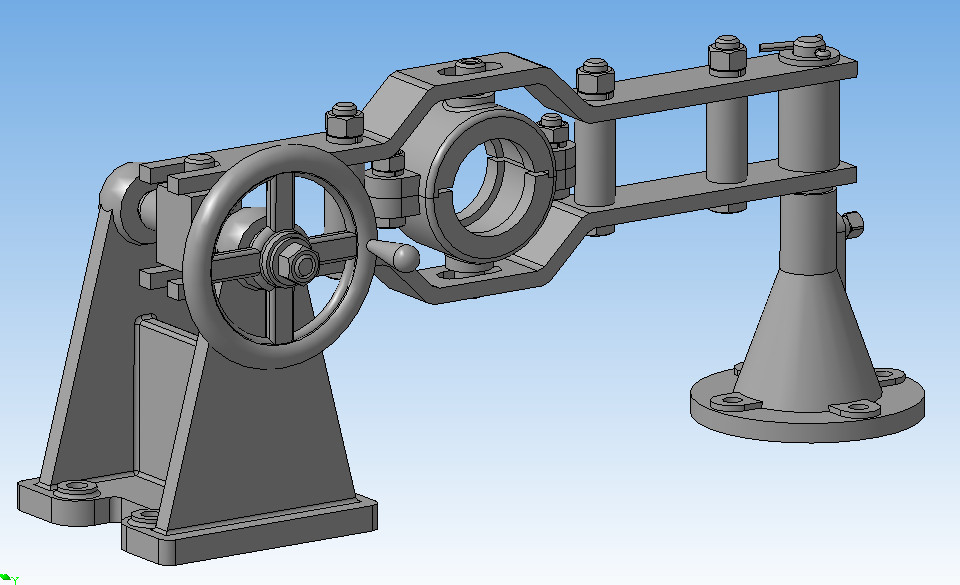

• 3D сборка, выполненная из уникальных деталей и стандартных изделий;

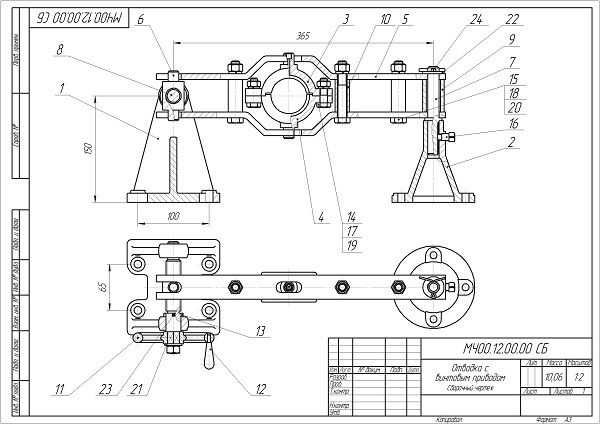

• Сборочный чертеж;

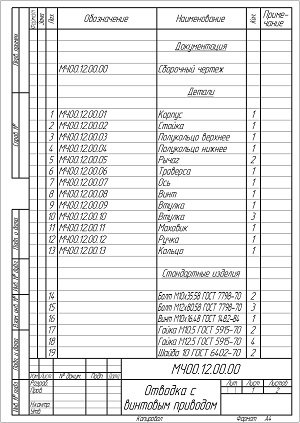

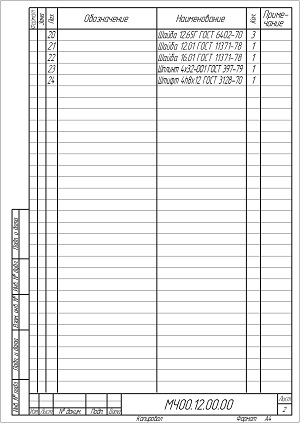

• Спецификация;
• Чертежи деталей «МЧ00.12.00.01 Корпус», «МЧ00.12.00.02 Стойка», «МЧ00.12.00.03 Полукольцо верхнее», «МЧ00.12.00.04 Полукольцо нижнее», «МЧ00.12.00.05 Рычаг», «МЧ00.12.00.06 Траверса», «МЧ00.12.00.07 Ось», «МЧ00.12.00.08 Винт», «МЧ00.12.00.09 Втулка», «МЧ00.12.00.10 Втулка», «МЧ00.12.00.11 Маховик», «МЧ00.12.00.12 Ручка», «МЧ00.12.00.13 Кольцо».

Файлы в архиве (в формате Компас 3D 13):

Разработанные 3D модели деталей и сборка:

• МЧ00.12.00.00 Отводка с винтовым приводом.a3d
• МЧ00.12.00.01 Корпус.m3d
• МЧ00.12.00.02 Стойка.m3d
• МЧ00.12.00.03 Полукольцо верхнее.m3d
• МЧ00.12.00.04 Полукольцо нижнее.m3d
• МЧ00.12.00.05 Рычаг.m3d
• МЧ00.12.00.06 Траверса.m3d
• МЧ00.12.00.07 Ось.m3d
• МЧ00.12.00.08 Винт.m3d
• МЧ00.12.00.09 Втулка.m3d
• МЧ00.12.00.10 Втулка.m3d
• МЧ00.12.00.11 Маховик.m3d
• МЧ00.12.00.12 Ручка.m3d
• МЧ00.12.00.13 Кольцо.m3d
• Болт M10х35.58 ГОСТ 7798-70.m3d
• Болт M12х80.58 ГОСТ 7798-70.m3d
• Винт M10х16.48 ГОСТ 1482-84.m3d
• Гайка M10 ГОСТ 5915-70.m3d
• Гайка M12 ГОСТ 5915-70.m3d
• Шайба 10 ГОСТ 6402-70.m3d
• Шайба 12.01 ГОСТ 11371-78.m3d
• Шайба 12.65Г ГОСТ 6402-70.m3d
• Шайба 16.01 ГОСТ 11371-78.m3d
• Шплинт 4х32-001 ГОСТ 397-79.m3d
• Штифт 4h8х12 ГОСТ 3128-70.m3d

Ассоциативные 2D чертежи:

• МЧ00.12.00.00 Отводка с винтовым приводом.cdw
• МЧ00.12.00.01 Корпус.cdw
• МЧ00.12.00.02 Стойка.cdw
• МЧ00.12.00.03 Полукольцо верхнее.cdw
• МЧ00.12.00.04 Полукольцо нижнее.cdw
• МЧ00.12.00.05 Рычаг.cdw
• МЧ00.12.00.06 Траверса.cdw
• МЧ00.12.00.07 Ось.cdw
• МЧ00.12.00.08 Винт.cdw
• МЧ00.12.00.09 Втулка.cdw
• МЧ00.12.00.10 Втулка.cdw
• МЧ00.12.00.11 Маховик.cdw
• МЧ00.12.00.12 Ручка.cdw
• МЧ00.12.00.13 Кольцо.cdw

Спецификация:

• МЧ00.12.00.00 Отводка с винтовым приводом.spw

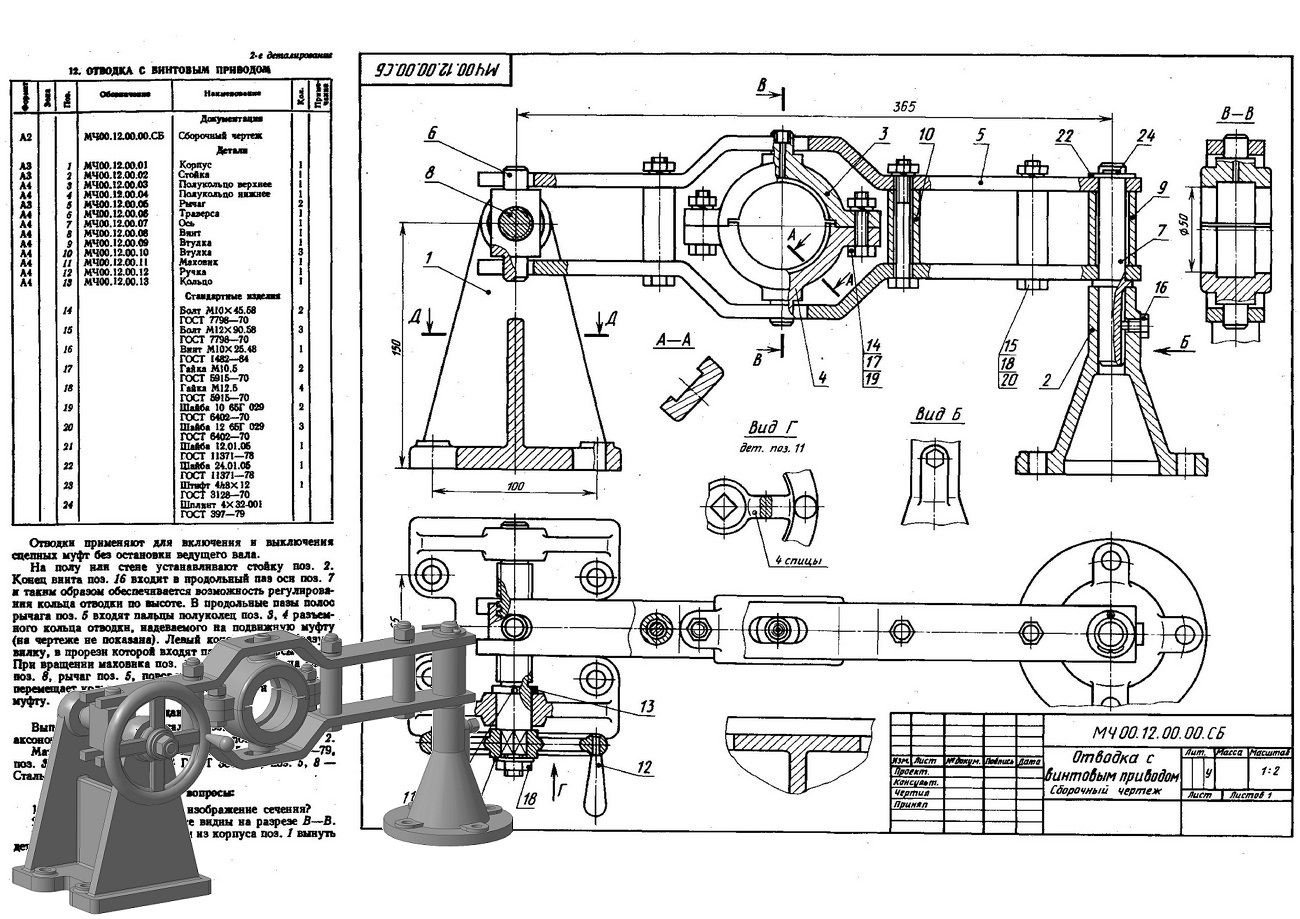

Отличие от исходного листа задания:

Болты и винты поз. 14, 15, 16 подобраны стандартные изделия с меньшими длинами, подходящие для данного изделия.

Шайбы поз. 22 подобрана с диаметром 16 мм.

Шплинт поз. 24, подобран длиной 28 мм.

Описание изделия:

Отводки применяют для включения и выключения сцепных муфт без остановки ведущего вала.

На полу или стене устанавливают стойку поз. 2. Конец винта поз. 16 входит в продольный паз оси поз. 7 и таким образом обеспечивается возможность регулирования кольца отводки по высоте. В продольные пазы полос рычага поз. 5 входят пальцы полуколец поз. 3, 4 разъемного кольца отводки, надеваемого на подвижную муфту. Левый конец рычага образует вилку, в прорези которой входят пальцы траверсы. При вращении маховика поз. 11, закрепленного на винте поз. 8, рычаг поз. 5, поворачиваясь вокруг оси поз. 7, перемещает кольцо отводки, а вместе с ним и подвижную муфту.
