Содержание работы:

• 3D сборка, выполненная из уникальных деталей и стандартных изделий;

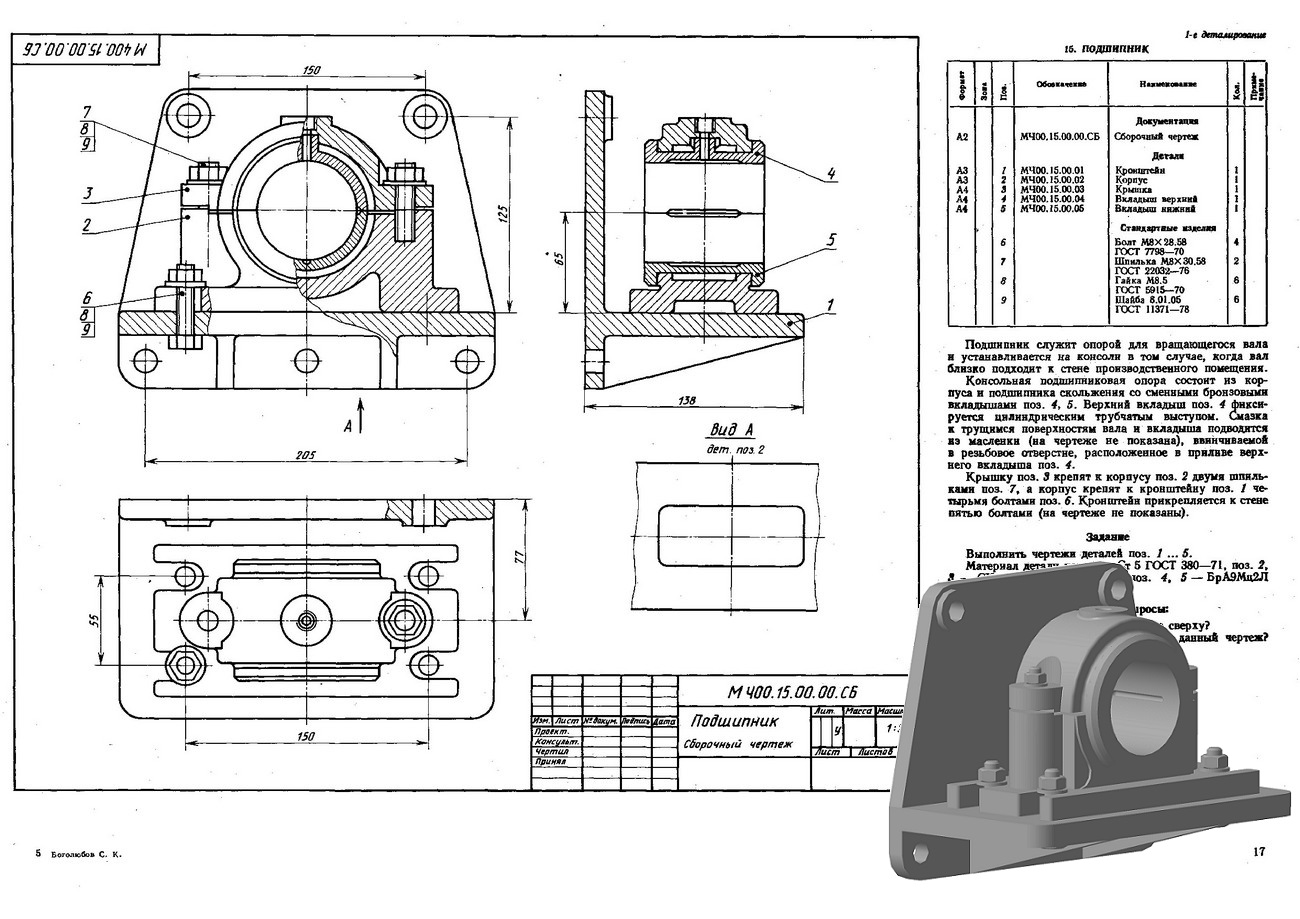

• Сборочный чертеж;
• Спецификация;
• Чертежи деталей «МЧ00.15.00.01 Кронштейн», «МЧ00.15.00.02 Корпус», «МЧ00.15.00.03 Крышка», «МЧ00.15.00.04 Вкладыш верхний», «МЧ00.15.00.05 Вкладыш нижний».

Файлы в архиве (в формате Компас 3D 13):

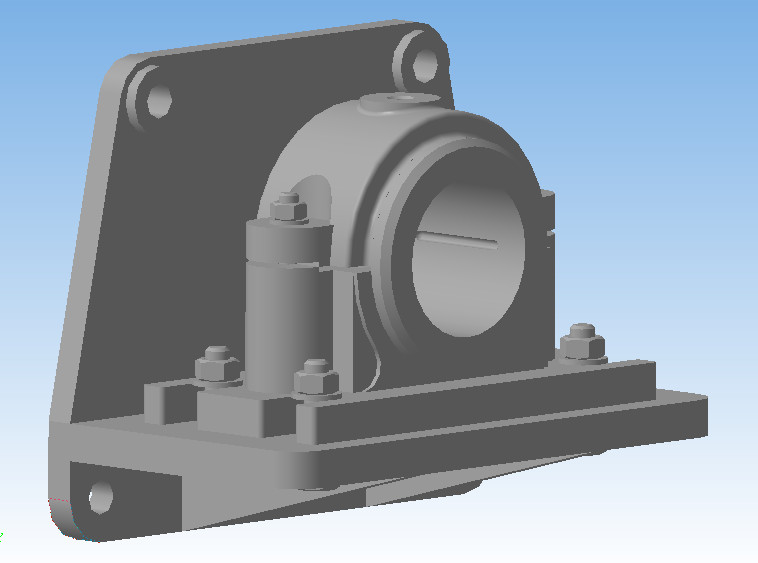

Разработанные 3D модели деталей и сборка:

• МЧ00.15.00.00 Подшипник.a3d

• МЧ00.15.00.01 Кронштейн.m3d

• МЧ00.15.00.02 Корпус.m3d
• МЧ00.15.00.03 Крышка.m3d
• МЧ00.15.00.04 Вкладыш верхний.m3d
• МЧ00.15.00.05 Вкладыш нижний.m3d
• Болт M10х45.58 ГОСТ 7798-70.m3d
• Гайка M8 ГОСТ 5915-70.m3d
• Гайка M10 ГОСТ 5915-70.m3d
• Шайба 8.01 ГОСТ 11371-78.m3d
• Шайба 10.01 ГОСТ 11371-78.m3d
• Шпилька M8х28.58 ГОСТ 22034-76.m3d

Ассоциативные 2D чертежи:

• МЧ00.15.00.00 СБ Подшипник.cdw
• МЧ00.15.00.01 Кронштейн.cdw
• МЧ00.15.00.02 Корпус.cdw
• МЧ00.15.00.03 Крышка.cdw
• МЧ00.15.00.04 Вкладыш верхний.cdw
• МЧ00.15.00.05 Вкладыш нижний.cdw

Спецификация:

• МЧ00.15.00.00 Подшипник.spw

Описание изделия:

Подшипник служит опорой для вращающегося вала и устанавливается на консоли в том случае, когда вал близко подходит к стене производственного помещения.

Консольная подшипниковая опора состоит из корпуса и подшипника скольжения со сменными бронзовыми вкладышами поз. 4,5. Верхний вкладыш поз. 4 фиксируется цилиндрическим трубчатым выступом. Смазка к трущимся поверхностям вала   и вкладыша подводится из масленки (на чертеже не показана), ввинчиваемой в резьбовое отверстие, расположенное в приливе верхнего вкладыша поз. 4.

Крышку поз. 3 крепят к корпусу поз. 2 двумя шпильками поз. 7, а корпус крепят к кронштейну поз. 1 четырьмя болтами поз. 6. Кронштейн прикрепляется к стене пятью болтами (на чертеже не показаны).

Отличия от исходного задания:

В исходном задании диаметр болтов и шпилек указан одинаковый 8 мм, при измерении пазов и отверстий под болты диаметр был подобран 10 мм, соответствующие изменений были  внесены в спецификацию.
