Содержание работы:

• Сборочный чертеж изделия "МЧ00.16.00.00 Регулятор давления";

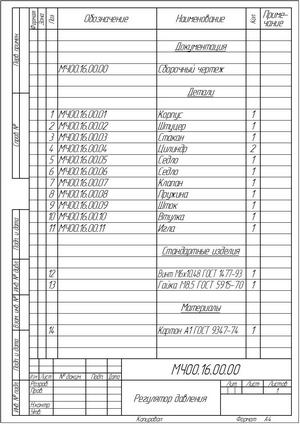

• Спецификация;

Файлы в архиве:

• МЧ00.16.00.00 СБ Регулятор давления.cdw (формат программы Компас 3D 13)
• МЧ00.16.00.00 СП Регулятор давления.spw (формат программы Компас 3D 13)
• МЧ00.16.00.00 СБ Регулятор давления.pdf

• МЧ00.16.00.00 СП Регулятор давления.pdf

Описание изделия:

Регулятор давлении устанавливается на трубопроводах для предотвращения аварии в случае избыточного давления газа или воздуха.

При нормальном давлении газ или воздух, поступающий через штуцер поз. 2, давит ни клапан поз. 7, но под действием пружины поз. 8 клапан не открывает отверстие левого седла поз. 6. Давление выше нормального перемещает клапан вправо, отверстие левого седла открывается и газ или воздух по каналам корпуса поз. 1 выходит в атмосферу. Иглой поз. 11 регулируют количество газа или воздуха, выпускаемого в атмосферу. При дальнейшем возрастания давления клапан перекрывает отверстие правого седла поз. 5.
