Содержание работы:

• 3D модели деталей входящих в изделие;

• 3D сборка изделия;
• Сборочный чертеж;
• Спецификация;

• Чертежи деталей «МЧ00.28.00.01 Цилиндр», «МЧ00.28.00.02 Поршень», «МЧ00.28.00.03 Крышка», «МЧ00.28.00.04 Крышка», «МЧ00.28.00.05 Фланец»,  «МЧ00.28.00.06 Шток» в проекционной связь с 3D моделью.

Файлы в архиве (в формате T-Flex CAD 12):

Разработанные детали:

• МЧ00.28.00.00 Цилиндр пневматический.grb

• МЧ00.28.00.01 Цилиндр.grb
• МЧ00.28.00.02 Поршень.grb
• МЧ00.28.00.03 Крышка.grb
• МЧ00.28.00.04 Крышка.grb
• МЧ00.28.00.05 Фланец.grb
• МЧ00.28.00.06 Шток.grb
• Картон А1 ГОСТ 9347-74.grb

Стандартные изделия и конструктивные элементы взятые из библиотек поставляемые с T-Flex CAD:

• Болт ГОСТ 7798-70.grb

• Гайка ГОСТ 5915-70.grb
• Гайка ГОСТ 5929-70.grb
• Шайба ГОСТ 11371-78.grb
• Шпилька ГОСТ 22034-76.grb
• Отверстие резьбовое метрическое глухое.grb
• Отверстие резьбовое трубное коническое ГОСТ 6211-81.grb
• Уплотнительные кольца ГОСТ 9833-73.grb

Описание изделия:

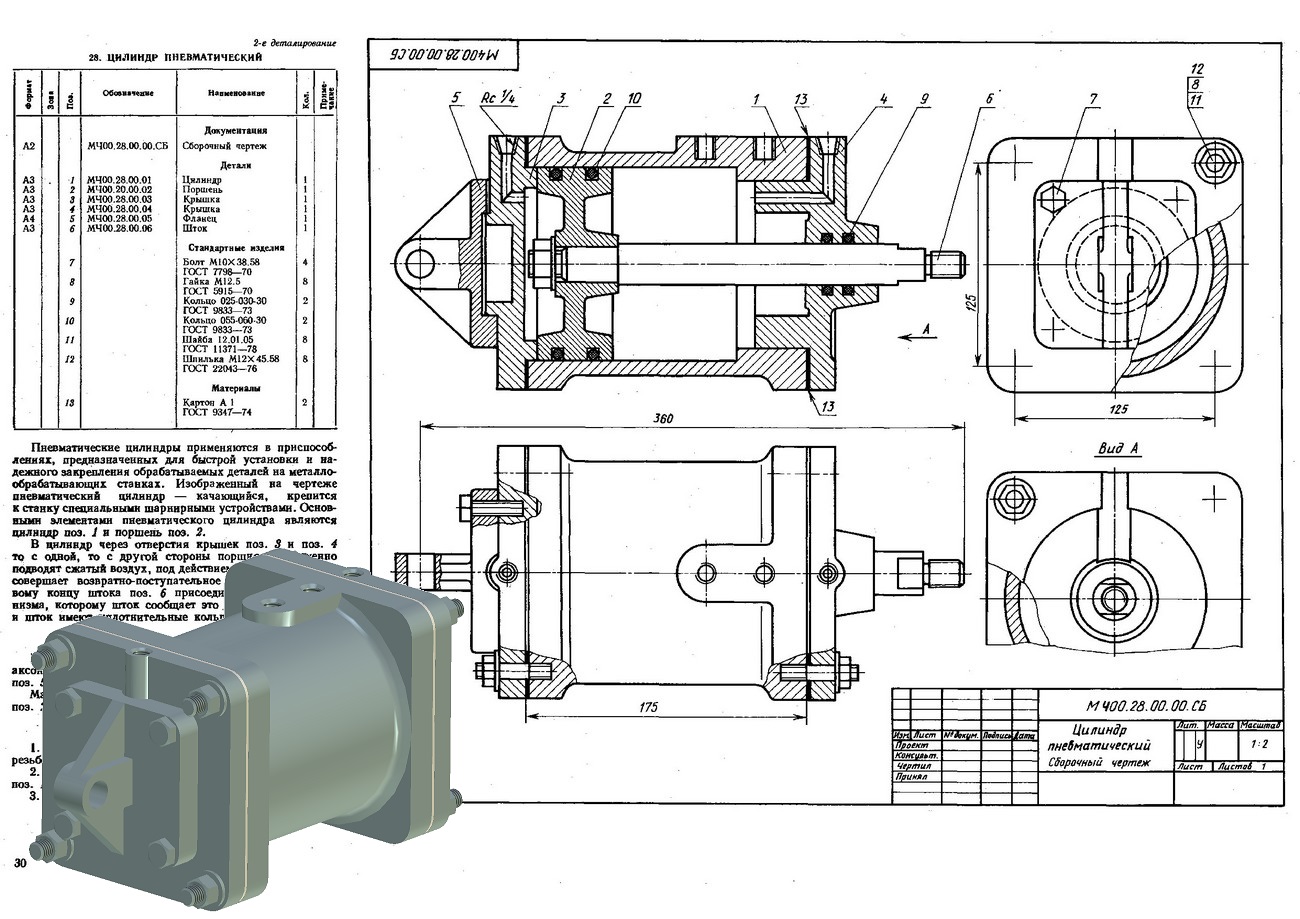

Пневматические цилиндры применяются в приспособлениях, предназначенных для быстрой установки и надежного закрепления обрабатываемых деталей на металлообрабатывающих станках. Изображенный на чертеже пневматический цилиндр — качающийся, крепится к станку специальными шарнирными устройствами. Основными элементами пневматического цилиндра являются цилиндр поз. 1 и поршень поз. 2.

В цилиндр через отверстия крышек поз. 3 и поз. 4 то с одной, то с другой стороны поршня попеременно подводят сжатый воздух, под действием которого поршень совершает возвратно-поступательное движение. К правому концу штока поз. 6 присоединяется звено механизма, которому шток сообщает это движение. Поршень и шток имеют уплотнительные кольца поз. 9 и поз. 10.
