Содержание работы:

• 3D сборка, выполненная из уникальных деталей и стандартных изделий;
• Спецификация;

Файлы в архиве (в формате Компас 3D 13):

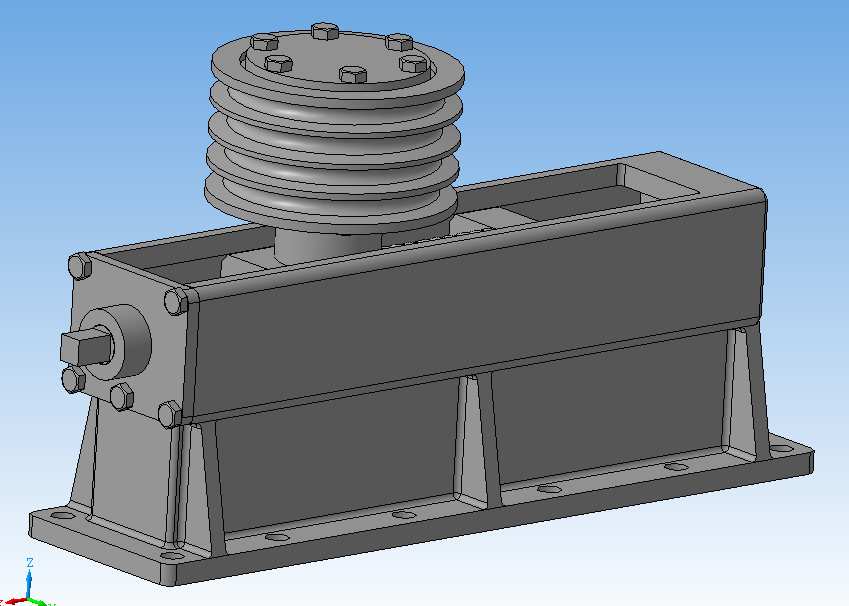

Разработанные 3D модели деталей и сборка:

• МЧ00.40.00.00 Ролик натяжной.a3d

• МЧ00.40.00.01 Рама.m3d
• МЧ00.40.00.02 Ролик.m3d
• МЧ00.40.00.03 Ползун.m3d
• МЧ00.40.00.04 Крышка.m3d
• МЧ00.40.00.05 Крышка.m3d
• МЧ00.40.00.06 Втулка.m3d
• МЧ00.40.00.07 Гайка.m3d
• МЧ00.40.00.08 Крышка.m3d
• МЧ00.40.00.09 Винт.m3d
• МЧ00.40.00.10 Пружина.m3d
• Болт M14х40.58 ГОСТ 7798-70.m3d
• Болт M16х45 ГОСТ 7808-70.m3d
• Подшипник 213 ГОСТ 8338-75.m3d

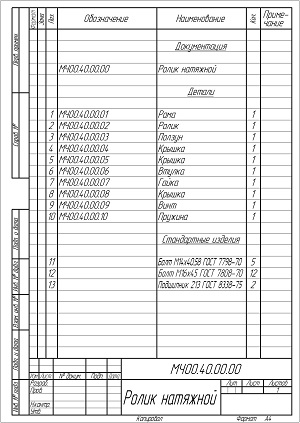

Спецификация:

• МЧ00.40.00.00 Ролик натяжной.spw

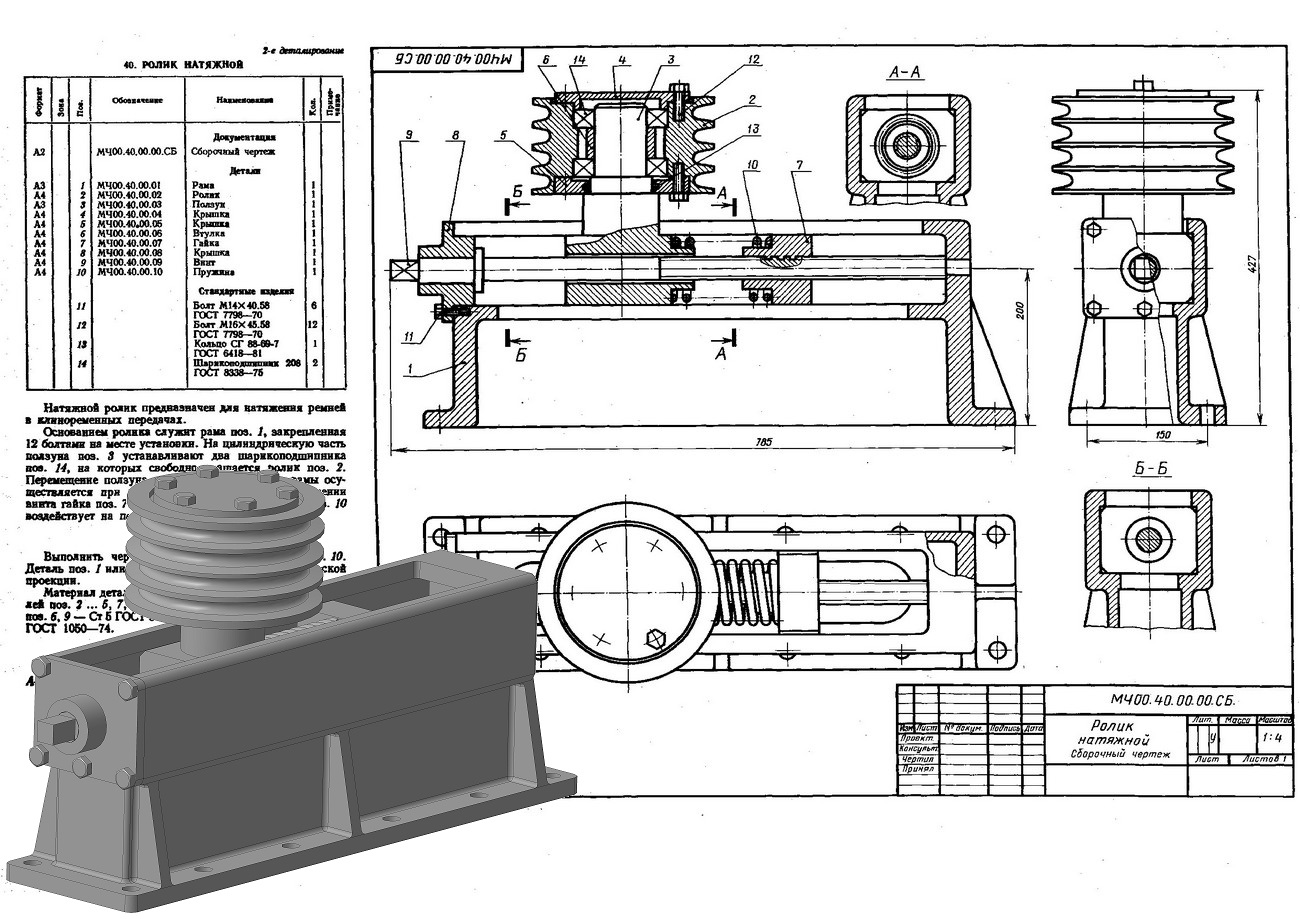

Описание изделия:

Натяжной ролик предназначен для натяжения ремней в клиноременных передачах.

Основанием ролика служит рама поз. 1, закрепленная 12 болтами на месте установки. На цилиндрическую часть ползуна поз. 3 устанавливают два шарикоподшипника поз. 14, на которых свободно вращается ролик поз. 2. Перемещение ползуна в направляющих пазах рамы осуществляется при помощи винта поз. 9. При вращении винта гайки поз. 7 перемещается и через пружину поз. 10 воздействует на ползун.
