Содержание работы:

• 3D модели деталей входящих в изделие;

• 3D сборка изделия;
• Спецификация;

Файлы в архиве (в формате Компас 3D 13):

Разработанные детали:

• МЧ00.57.00.00 Эжектор.a3d

• МЧ00.57.00.01 Корпус.m3d
• МЧ00.57.00.02 Диффузор.m3d
• МЧ00.57.00.03 Патрубок впуска.m3d
• МЧ00.57.00.04 Сопло.m3d
• МЧ00.57.00.05 Патрубок выпуска.m3d
• МЧ00.57.00.06 Пробка.m3d
• Гайка ГОСТ 5915-70.m3d
• Шайба ГОСТ 11371-78.m3d
• Шпилька ГОСТ 22034-76.m3d

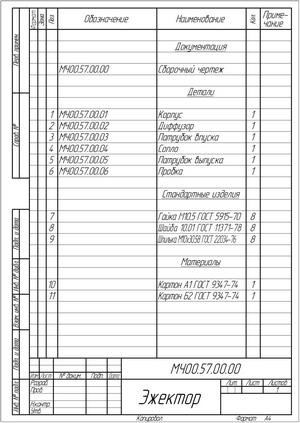

Спецификация:

• МЧ00.57.00.00 Эжектор.spw

Описание изделия:

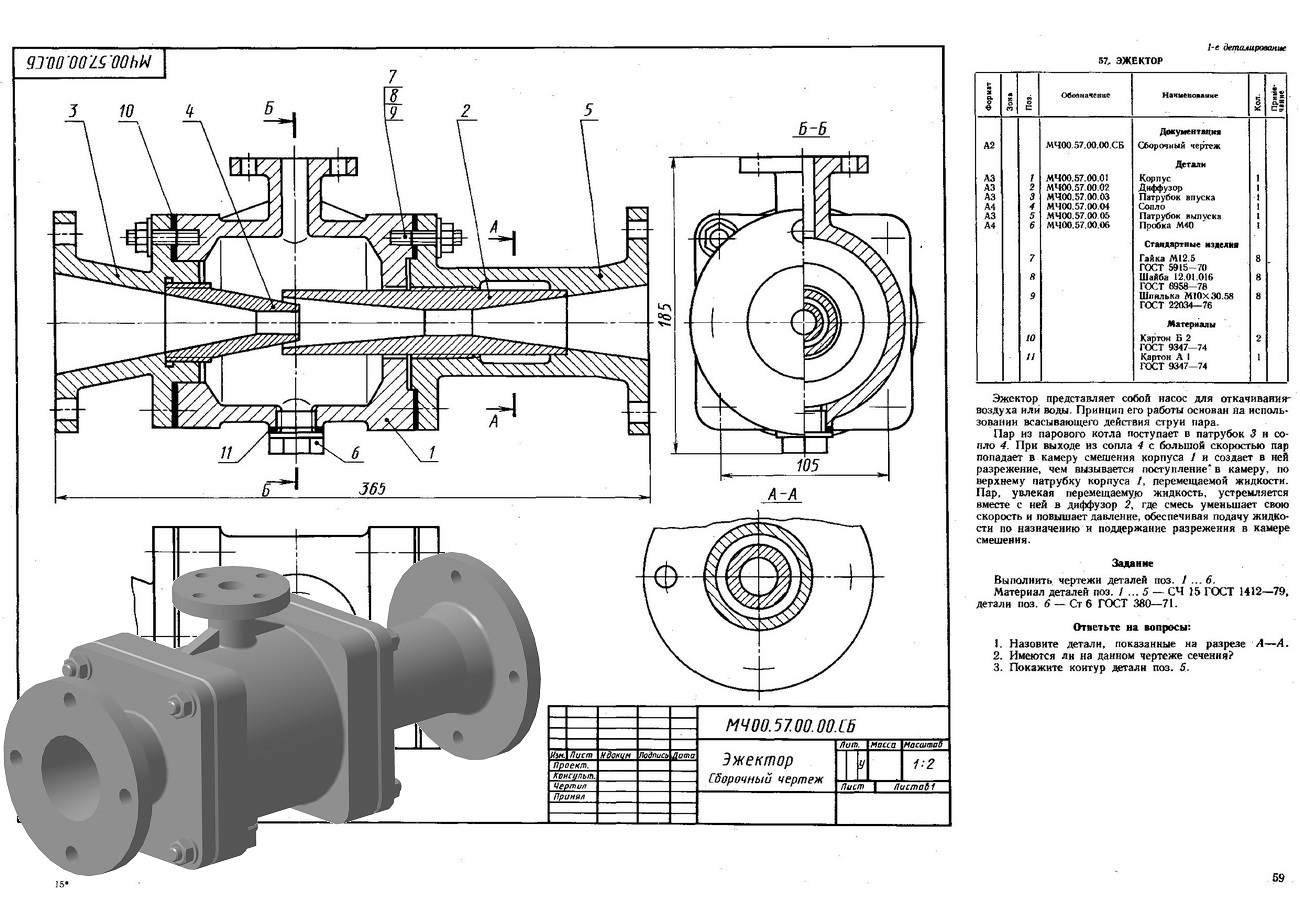

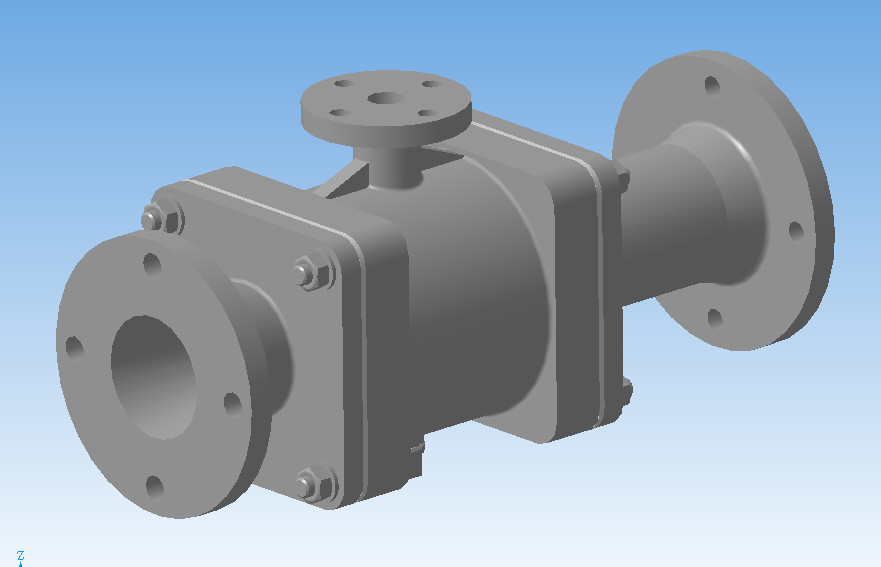

Эжектор представляет собой насос для откачивания воздуха или воды. Принцип работы основан на использовании всасывающего действия струи пара.

Пар из парового котла поступает в патрубок 3 и сопло 4. При выходе сопла 4 с большой скорость пар попадает в камеру смешивания корпуса 1 и создает в ней разряжение, чем вызывается поступление в камеру, по верхнему патрубку корпуса 1, перемещаемой жидкости. Пар, увлекая перемещаемую жидкость, устремляется вместе с ней в диффузор 2, где смесь уменьшает свою скорость и повышает давление, обеспечивая подачу жидкости по назначению и поддержание разрежения в камере смешения.
