Содержание работы:

3D сборка, выполненная из уникальных деталей и стандартных изделий;
Сборочный чертеж;
Спецификация;

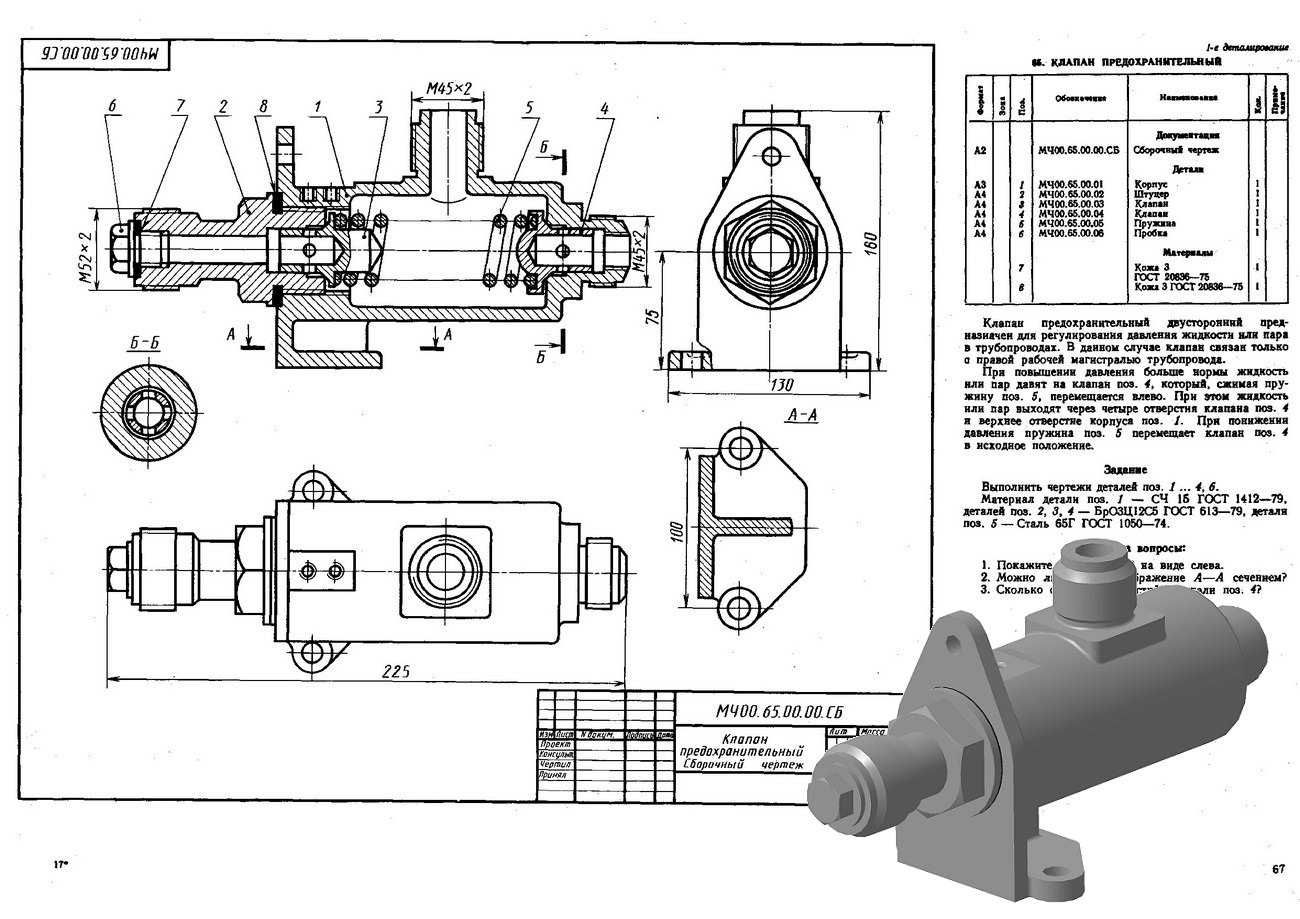

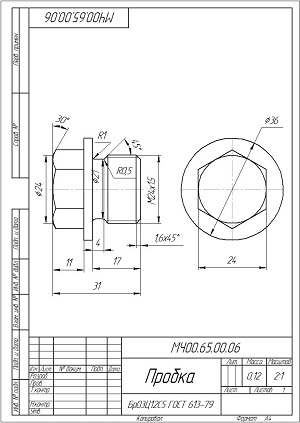

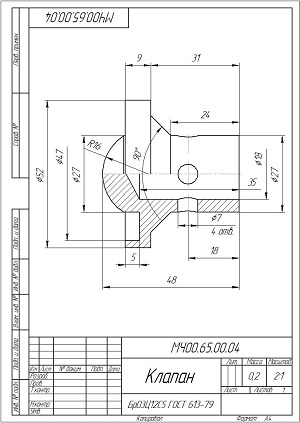

Чертежи деталей «МЧ00.65.00.01 Корпус», «МЧ00.65.00.02 Штуцер», «МЧ00.65.00.03 Клапан», «МЧ00.65.00.04 Клапан», «МЧ00.65.00.05 Пружина», «МЧ00.65.00.06 Пробка».

Файлы в архиве (в формате Компас 3D 13):

Разработанные 3D модели деталей и сборка:

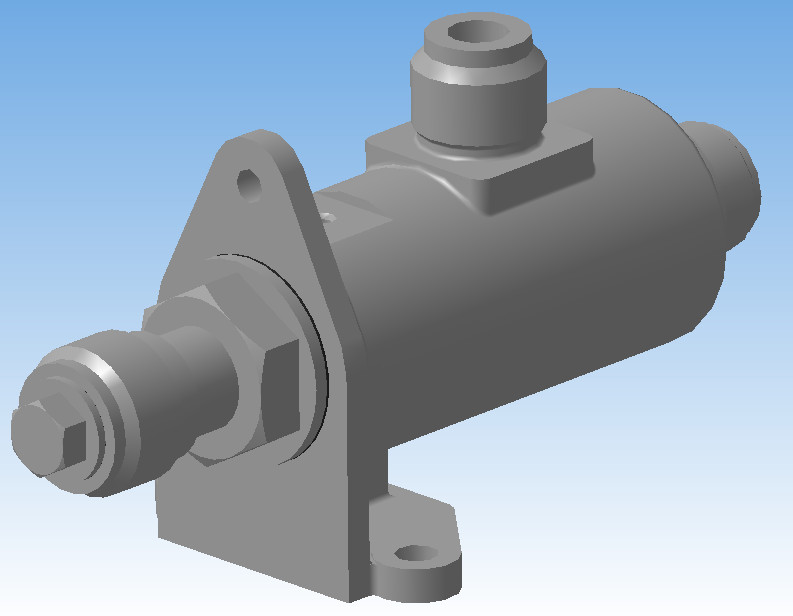

МЧ00.65.00.00 Клапан предохранительный.a3d

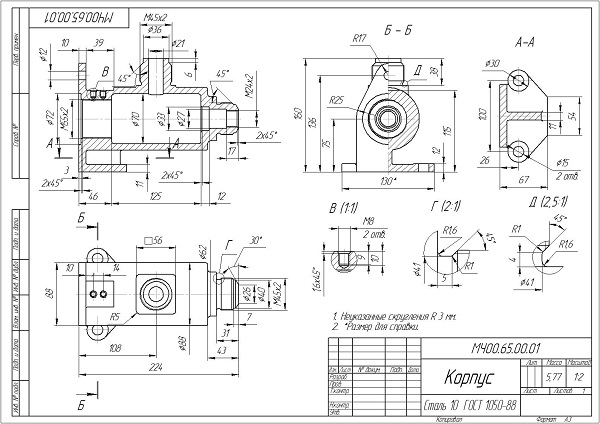

МЧ00.65.00.01 Корпус.m3d

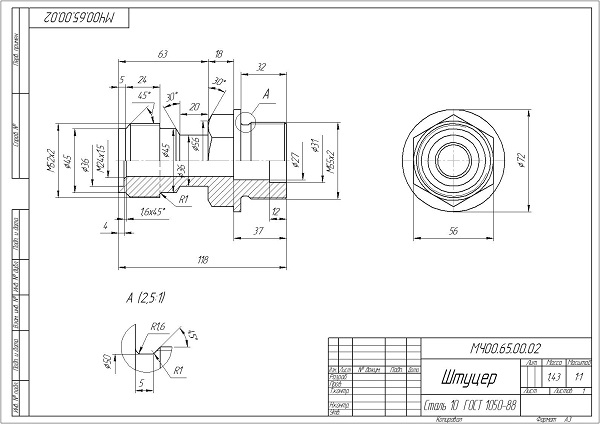

МЧ00.65.00.02 Штуцер.m3d

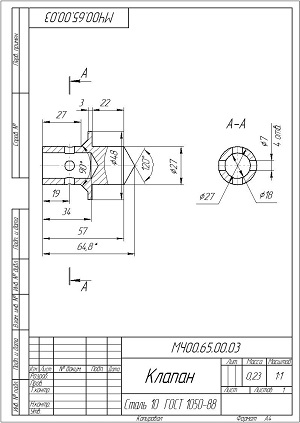

МЧ00.65.00.03 Клапан.m3d
МЧ00.65.00.04 Клапан.m3d

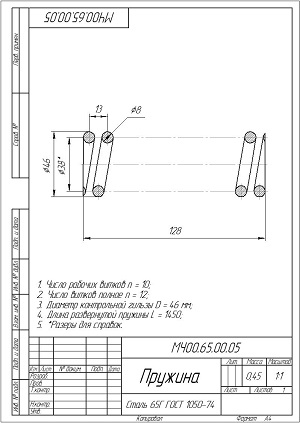

МЧ00.65.00.05 Пружина.m3d
МЧ00.65.00.06 Пробка.m3d
Кожа 3 ГОСТ 20836-75.m3d
Кожа 3 ГОСТ 20836-75_.m3d

Ассоциативные 2D чертежи:

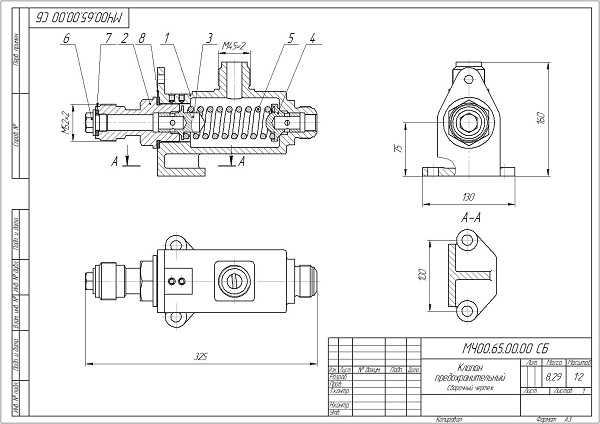

МЧ00.65.00.00 Клапан предохранительный.cdw
МЧ00.65.00.01 Корпус.cdw
МЧ00.65.00.02 Штуцер.cdw
МЧ00.65.00.03 Клапан.cdw
МЧ00.65.00.04 Клапан.cdw
МЧ00.65.00.05 Пружина.cdw
МЧ00.65.00.06 Пробка.cdw

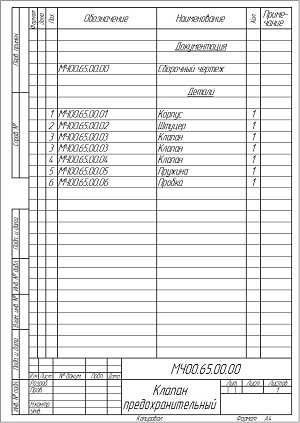

Спецификация:

МЧ00.65.00.00 Клапан предохранительный.spw

Описание изделия:

Клапан предохранительный двусторонний предназначен дан регулирования давления жидкости или пара в трубопроводах. В данном случае клапан связан только с правой рабочей магистралью трубопровода.

При повышении давления больше нормы жидкость или пар давят на клапан поз. 4, который, сжимая пружину поз. 5, перемещается влево. При этом жидкость или пар выходят через четыре отверстия клапана поз. 4 и верхнее отверстие корпуса поз. 1. При понижении давления пружина поз. 5 перемещает клапан поз. 4 в исходное положение.
