Содержание работы:

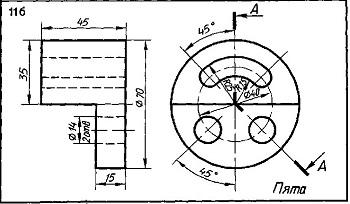

2D чертежи и твердотельная 3D модель детали "Пята" выполненная по "Сборнику задач по инженерной графике с примерами выполнения на компьютере" Миронова Б.Г., Мироновой Р.С., Пяткина Д.А., Пузиков А.А.:

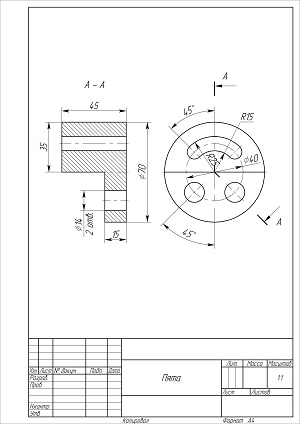

• 2D Чертежи в программах Компас 13 и Autocad 2008
• Твердотельная 3D модель с 2D чертежом в проекционной (ассоциативной) связью в T-Flex CAD и Компас 3D.

Файлы в архиве:

3D модели с ассоциативными чертежами:

• Пята.grb (формат программы T-Flex CAD 12)
• Пята.m3d (формат программы Компас 3D 13)
• Пята.cdw (формат программы Компас 3D 13)

2D чертежи:

• Пята.cdw (формат программы Компас 3D 13)
• Пята.dwg (формат программы Autocad 2008)
• Пята.pdf
