Содержание работы:

• 3D модели деталей входящих в изделие;

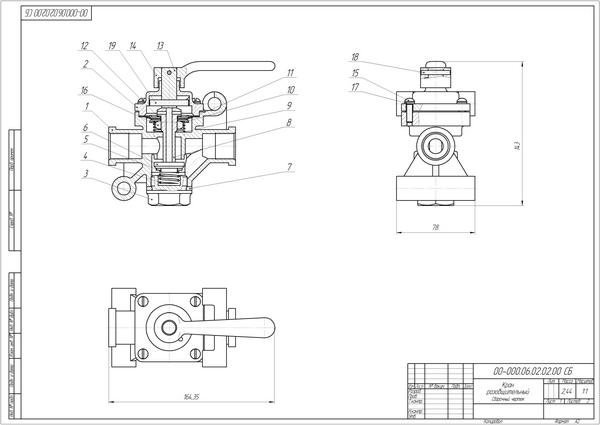

• 3D сборка изделия;
• Спецификация на изделие;
• Чертежи деталей «00-000.06.02.02.02 Крышка», «00-000.06.02.02.13 Толкатель», «00-000.06.02.02.14 Ручка» в ассоциативной связи с 3D моделью.

Файлы в архиве в формате: Компас 3D 13:

Разработанные 3D модели деталей и сборка:

• 00-000.06.02.02.00 Кран разобщительный.a3d

• 00-000.06.02.02.01 Корпус.m3d
• 00-000.06.02.02.02 Крышка.m3d
• 00-000.06.02.02.03 Пробка.m3d
• 00-000.06.02.02.04 Пружина.m3d
• 00-000.06.02.02.05 Прокладка.m3d
• 00-000.06.02.02.06 Клапан.m3d
• 00-000.06.02.02.07 Прокладка.m3d
• 00-000.06.02.02.08 Шток.m3d
• 00-000.06.02.02.09 Пружина.m3d
• 00-000.06.02.02.10 Шайба.m3d

• 00-000.06.02.02.11 Прокладка.m3d
• 00-000.06.02.02.12 Прокладка.m3d
• 00-000.06.02.02.13 Толкатель.m3d
• 00-000.06.02.02.14 Ручка.m3d
• Винт В.M6-6gx20.58 ГОСТ 17473-80.m3d

• Гайка M16x1.5-6H.5 ГОСТ 5916-70.m3d
• Шайба 6.65Г ГОСТ 6402-70.m3d
• Штифт 4h11x30 ГОСТ 3128-70.m3d
• Штифт 6h11x40 ГОСТ 3128-70.m3d

Ассоциативные 2D чертежи:

• 00-000.06.02.02.02 Крышка.cdw

• 00-000.06.02.02.13 Толкатель.cdw
• 00-000.06.02.02.14 Ручка.cdw

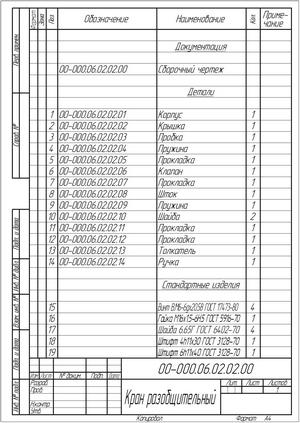

Спецификация:

• 00-000.06.02.02.00 Кран разобщительный.spw
