Содержание работы:

• 3D модели деталей входящих в изделие;

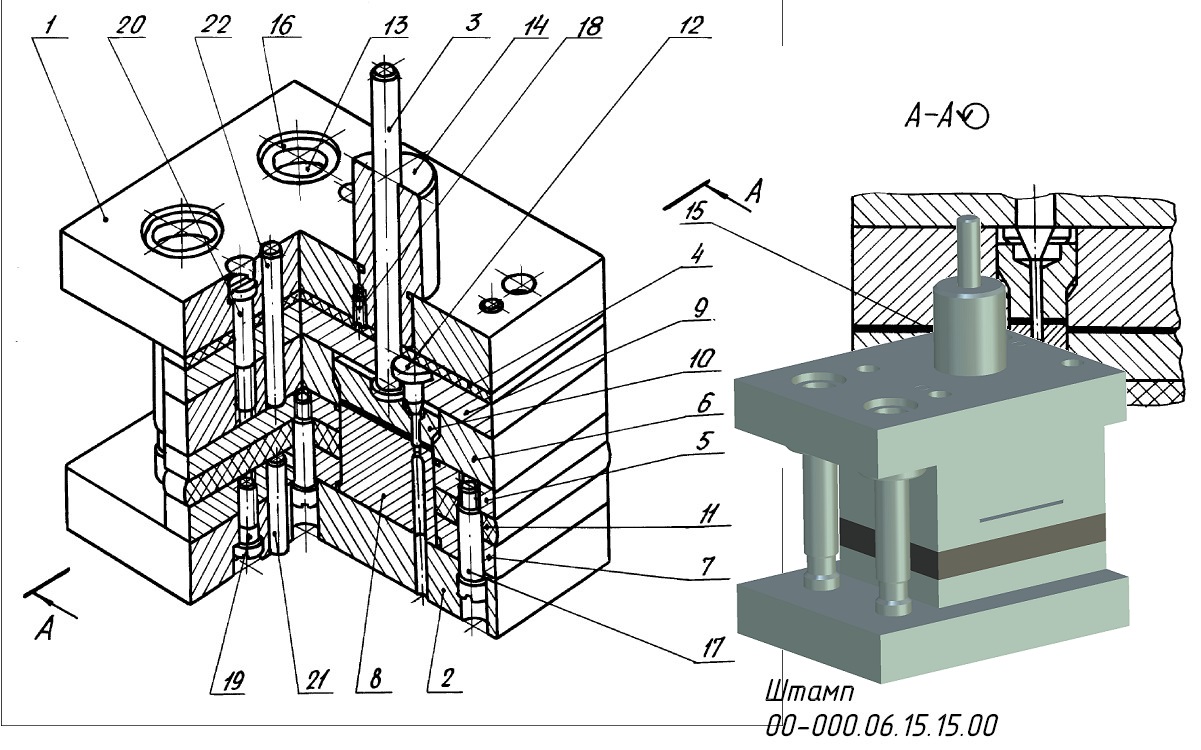

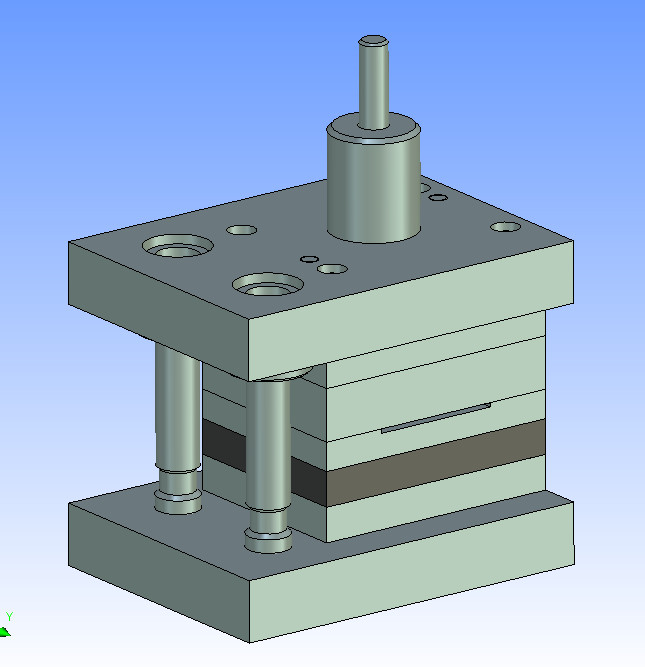

• 3D сборка изделия;

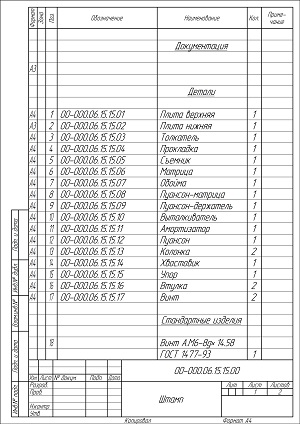

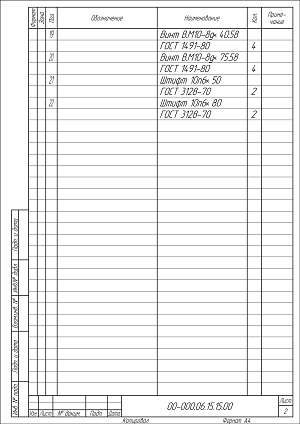

• Спецификация;

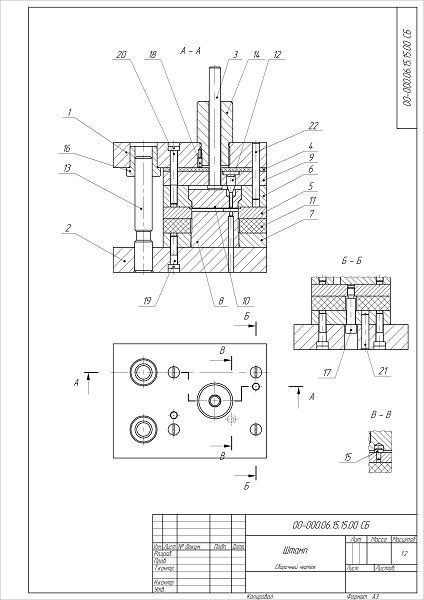

• Сборочный чертеж;
• Чертежи деталей «00-000.06.15.15.01 Плита верхняя», «00-000.06.15.15.02 Плита нижняя», «00-000.06.15.15.03 Толкатель», «00-000.06.15.15.04 Прокладка», «00-000.06.15.15.05 Съемник», «00-000.06.15.15.06 Матрица», «00-000.06.15.15.07 Обойма», «00-000.06.15.15.08 Пуансон-матрица», «00-000.06.15.15.09 Пуансон-держатель», «00-000.06.15.15.10 Выталкиватель», «00-000.06.15.15.11 Амортизатор», «00-000.06.15.15.12 Пуансон», «00-000.06.15.15.13 Колонка», «00-000.06.15.15.14 Хвостовик», «00-000.06.15.15.15 Упор», «00-000.06.15.15.16 Втулка», «00-000.06.15.15.17 Винт» в проекционной связь с 3D моделью.

Файлы в архиве в формате: T-Flex CAD 3D 12:

Разработанные детали:

• 00-000.06.15.15.00 Штамп.grb

• 00-000.06.15.15.01 Плита верхняя.grb
• 00-000.06.15.15.02 Плита нижняя.grb
• 00-000.06.15.15.03 Толкатель.grb
• 00-000.06.15.15.04 Прокладка.grb
• 00-000.06.15.15.05 Съемник.grb
• 00-000.06.15.15.06 Матрица.grb
• 00-000.06.15.15.07 Обойма.grb
• 00-000.06.15.15.08 Пуансон-матрица.grb
• 00-000.06.15.15.09 Пуансон-держатель.grb
• 00-000.06.15.15.10 Выталкиватель.grb
• 00-000.06.15.15.11 Амортизатор.grb
• 00-000.06.15.15.12 Пуансон.grb
• 00-000.06.15.15.13 Колонка.grb
• 00-000.06.15.15.14 Хвостовик.grb
• 00-000.06.15.15.15 Упор.grb
• 00-000.06.15.15.16 Втулка.grb
• 00-000.06.15.15.17 Винт.grb

Стандартные изделия и конструктивные элементы взятые из библиотек поставляемые с T-Flex CAD:

• Винт ГОСТ 1477-93.grb

• Винт ГОСТ 1491-80.grb
• Штифт ГОСТ 3128-70.GRB
• Отверстие резьбовое метрическое глухое.grb
