Содержание работы:

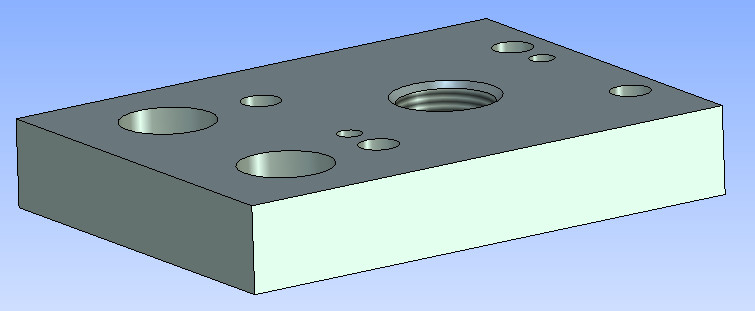

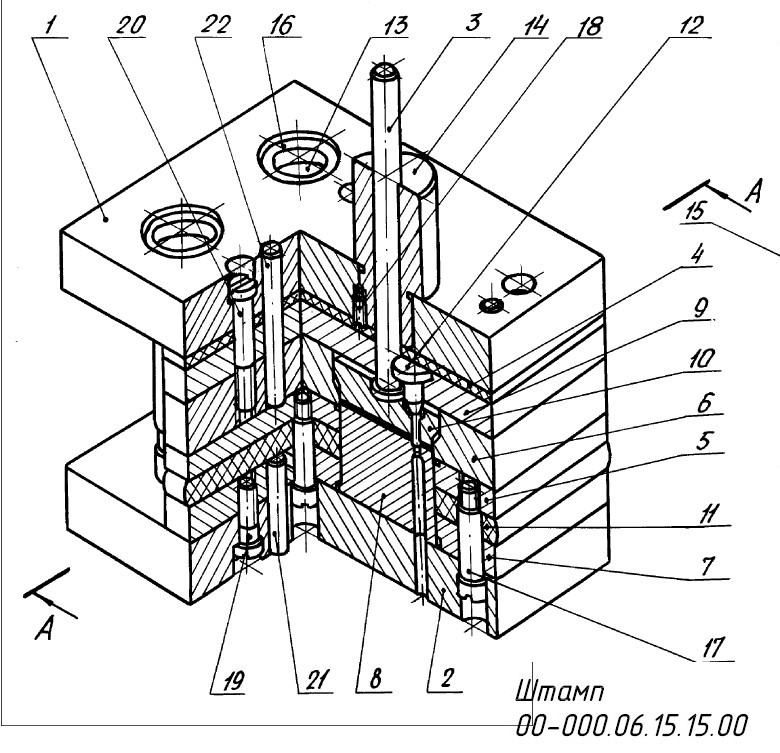

2D чертежи и твердотельная 3D модель детали "00-000.06.15.15.01 Плита верхняя" входящего в изделие "00-000.06.15.15.00 Штамп":

• Твердотельная 3D модель с 2D чертежом в проекционной (ассоциативной) связью в T-Flex CAD.

Файлы в архиве:

3D модели с ассоциативными чертежами:

• 00-000.06.15.15.01 Плита верхняя.grb (формат программы T-Flex CAD 12)
• Отверстие резьбовое метрическое глухое.grb (конструктивные элементы взятый из библиотеки поставляемой с T-Flex CAD используется для построения 3D модели)

2D чертежи:

• 00-000.06.15.15.01 Плита верхняя.pdf
