Содержание работы:

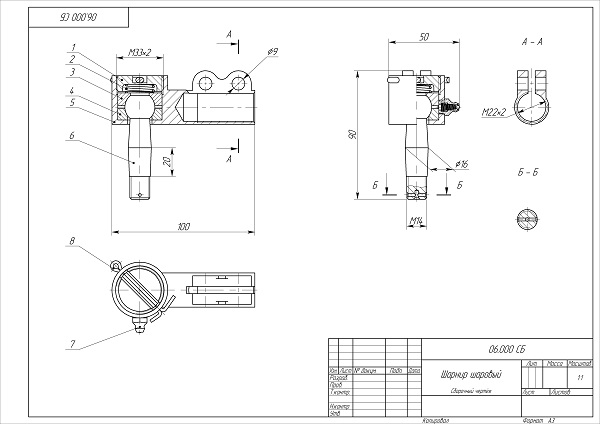

• Сборочный чертеж изделия "06.000 Шарнир шаровой";

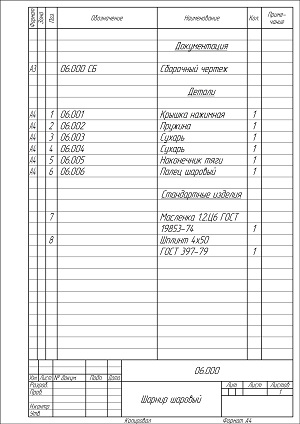

• Спецификация;

Файлы в архиве:

• 06.000 СБ Шарнир шаровой.cdw (формат программы Компас 3D 13)
• 06.000 СП Шарнир шаровой.spw (формат программы Компас 3D 13)
• 06.000 СБ Шарнир шаровой.dwg (формат программы Autocad 2008)
• 06.000 СП Шарнир шаровой.dwg (формат программы Autocad 2008)
• 06.000 СБ Шарнир шаровой.pdf
• 06.000 СП Шарнир шаровой.pdf

Описание изделия:

Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса. Основной деталью шарнира является наконечник 5 рулевой тяги, в который вмонтированы сухари 3 и 4, пружина 2, нажимная крышка 1, шаровой палец 6 и пресс-масленка 7. Под действием пружины сухари сферическими поверхностями плотно охватывают шаровой палец. Сила сжатия пружины регулируется крышкой, положение которой фиксируется шплинтом 8. Такое устройство шарнирного соединения обеспечивает автоматическое устранение зазора при износе его деталей и позволяет поперечной рулевой тяге вращаться (отклоняться) относительно шаровой поверхности пальца в любом направлении.
