Содержание работы:

Сборочный чертеж изделия "06.000 Шарнир шаровой";
Спецификация;
Чертежи деталей "06.001 Крышка нажимная", "06.002 Пружина", "06.003 Сухарь", "06.004 Сухарь", "06.005 Наконечник тяги", "06.006 Палец шаровой".

Файлы в архиве:

06.000 СБ Шарнир шаровой.cdw (формат программы Компас 3D 13)
06.000 СП Шарнир шаровой.spw (формат программы Компас 3D 13)
06.000 СБ Шарнир шаровой.dwg (формат программы Autocad 2008)
06.000 СП Шарнир шаровой.dwg (формат программы Autocad 2008)
06.000 СБ Шарнир шаровой.pdf
06.000 СП Шарнир шаровой.pdf
06.001 Крышка нажимная.cdw (формат программы Компас 3D 13)
06.001 Крышка нажимная.dwg (формат программы Autocad 2008)
06.001 Крышка нажимная.pdf

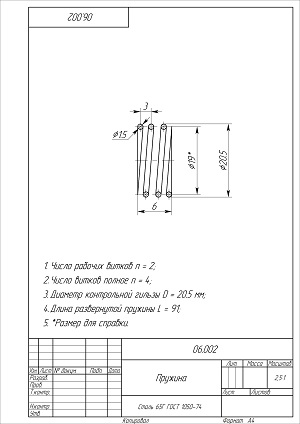

06.002 Пружина.cdw (формат программы Компас 3D 13)
06.002 Пружина.dwg (формат программы Autocad 2008)
06.002 Пружина.pdf
06.003 Сухарь.cdw (формат программы Компас 3D 13)
06.003 Сухарь.dwg (формат программы Autocad 2008)
06.003 Сухарь.pdf
06.004 Сухарь.cdw (формат программы Компас 3D 13)
06.004 Сухарь.dwg (формат программы Autocad 2008)
06.004 Сухарь.pdf
06.005 Наконечник тяги.cdw (формат программы Компас 3D 13)
06.005 Наконечник тяги.dwg (формат программы Autocad 2008)
06.005 Наконечник тяги.pdf
06.006 Палец шаровой.cdw (формат программы Компас 3D 13)
06.006 Палец шаровой.dwg (формат программы Autocad 2008)
06.006 Палец шаровой.pdf

Описание изделия:

Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса. Основной деталью шарнира является наконечник 5 рулевой тяги, в который вмонтированы сухари 3 и 4, пружина 2, нажимная крышка 1, шаровой палец 6 и пресс-масленка 7. Под действием пружины сухари сферическими поверхностями плотно охватывают шаровой палец. Сила сжатия пружины регулируется крышкой, положение которой фиксируется шплинтом 8. Такое устройство шарнирного соединения обеспечивает автоматическое устранение зазора при износе его деталей и позволяет поперечной рулевой тяге вращаться (отклоняться) относительно шаровой поверхности пальца в любом направлении.
