Содержание работы:

• 3D сборка, выполненная из уникальных деталей и стандартных изделий;
• Спецификация;

Файлы в архиве (в формате Компас 3D 13):

Разработанные 3D модели деталей и сборка:

• 06.000 Шарнир шаровой.a3d

• 06.001 Крышка нажимная.m3d
• 06.002 Пружина.m3d
• 06.003 Сухарь.m3d
• 06.004 Сухарь.m3d
• 06.005 Наконечник тяги.m3d
• 06.006 Палец шаровой.m3d
• Пресс-масленка ГОСТ 19853-74.m3d
• Шплинт 4x50 ГОСТ 397-79.m3d

Спецификация:

• 06.000 Шарнир шаровой.spw

Описание изделия:

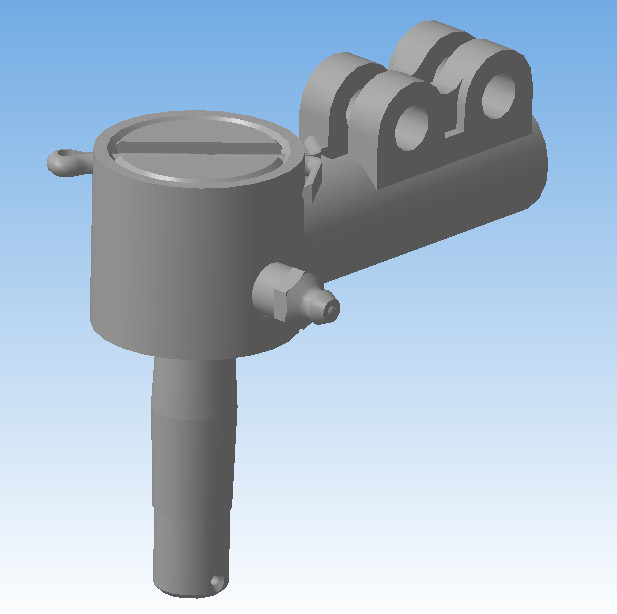

Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса. Основной деталью шарнира является наконечник 5 рулевой тяги, в который вмонтированы сухари 3 и 4, пружина 2, нажимная крышка 1, шаровой палец 6 и пресс-масленка 7. Под действием пружины сухари сферическими поверхностями плотно охватывают шаровой палец. Сила сжатия пружины регулируется крышкой, положение которой фиксируется шплинтом 8. Такое устройство шарнирного соединения обеспечивает автоматическое устранение зазора при износе его деталей и позволяет поперечной рулевой тяге вращаться (отклоняться) относительно шаровой поверхности пальца в любом направлении.
